Lantek Flex3d TUBES

Lantek Flex3d Tubes es una aplicación de la familia de productos Lantek Flex3d específica para el diseño y corte de tubos.

Lantek ha utilizado su experiencia y conocimiento adquiridos en los sistemas de diseño y programación de máquinas de corte, punzonado y plegado para la chapa metálica y los ha aplicado en la industria del corte de tubos, con independencia del tipo de máquina.

Diseño fácil y flexible

Lantek Flex3d Tubes se integra con varios importadores de geometría de tubos como SAT e IGES. Permite un diseño en tres dimensiones simple e intuitivo. Proporciona una visión real del diseño del perfil resultante que se cortará en la máquina.

Se trata de un sistema paramétrico que permite cambiar los valores de las operaciones realizadas previamente, incluyendo los cambios a los parámetros iniciales de cada tubo (alargamiento, acortamiento, cambio de diámetro).

Una vez completada la fase de diseño, se puede simular la optimización del tubo (anidado) y la ruta seguida por el cabezal de corte. El software generará el programa NC para enviar la optimización a la máquina.

Características técnicas

  • Muestra sobre la pantalla del ordenador una visión real del tubo
  • Muestra el tubo exacto y simula en tres dimensiones cada proceso, reduciendo así el número de errores
  • Permite la fácil manipulación y edición del diseño con controles de zoom, vista y rotación
  • Ofrece la posibilidad de crear tubos estándar basados en necesidades
  • Permite diseñar tipos de tubos adaptados a sus necesidades a partir de contornos 2D, además de tubos cilíndricos, rectangulares y triangulares
  • Permite el diseño e importación de la geometría deseada para crear cualquier tipo de recorte o ajuste con opciones de diseño 2D
  • Lantek Flex3d Tubes está totalmente integrado con los sistemas de gestión de Lantek.

Opciones de diseño

  • Chaflanes completos o parciales sobre cualquiera de los dos extremos del tubo.
  • Posibilidad de realizar cualquier tipo de perforación (redonda, rectangular, triangular, etc.) en cualquier punto del tubo, con cualquier ángulo.
  • Varias opciones para copiar elementos y operaciones (lineal, circular, por rejilla).
  • Identificación visual de las intersecciones y operaciones con un cálculo fácil de las intersecciones entre dos tubos.
  • Geometría 2D geometry proyectada o asignada en la superficie del tubo.
  • Modificación de datos comprobados y modificados en cualquier momento en el árbol de operaciones.

Optimización y corte del tubo

Lantek Flex3d Tubes permite obtener la mejor optimización y generación de código numérico para la máquina. La optimización se produce al importar secciones automáticamente desde el almacén o al calcular las necesidades de suministro.

Algunas de sus características son:

  • Gestión de retales.
  • Almacenes y reutilización.
  • Anidado 3D automático, semiautomático o manual.
  • Generación de ataques automáticos o manuales.
  • Gestión de perfiles y operaciones posteriores relacionadas con la longitud del tubo.
  • Soporte para máquinas con varios ejes.
  • Gestión integrada de diferentes tecnologías de mecanizado gestionadas manual, semiautomática o automáticamente.
  • Entorno versátil para el proceso de mecanizado que se puede realizar en 2D o 3D.

Simulación y generación del CNC

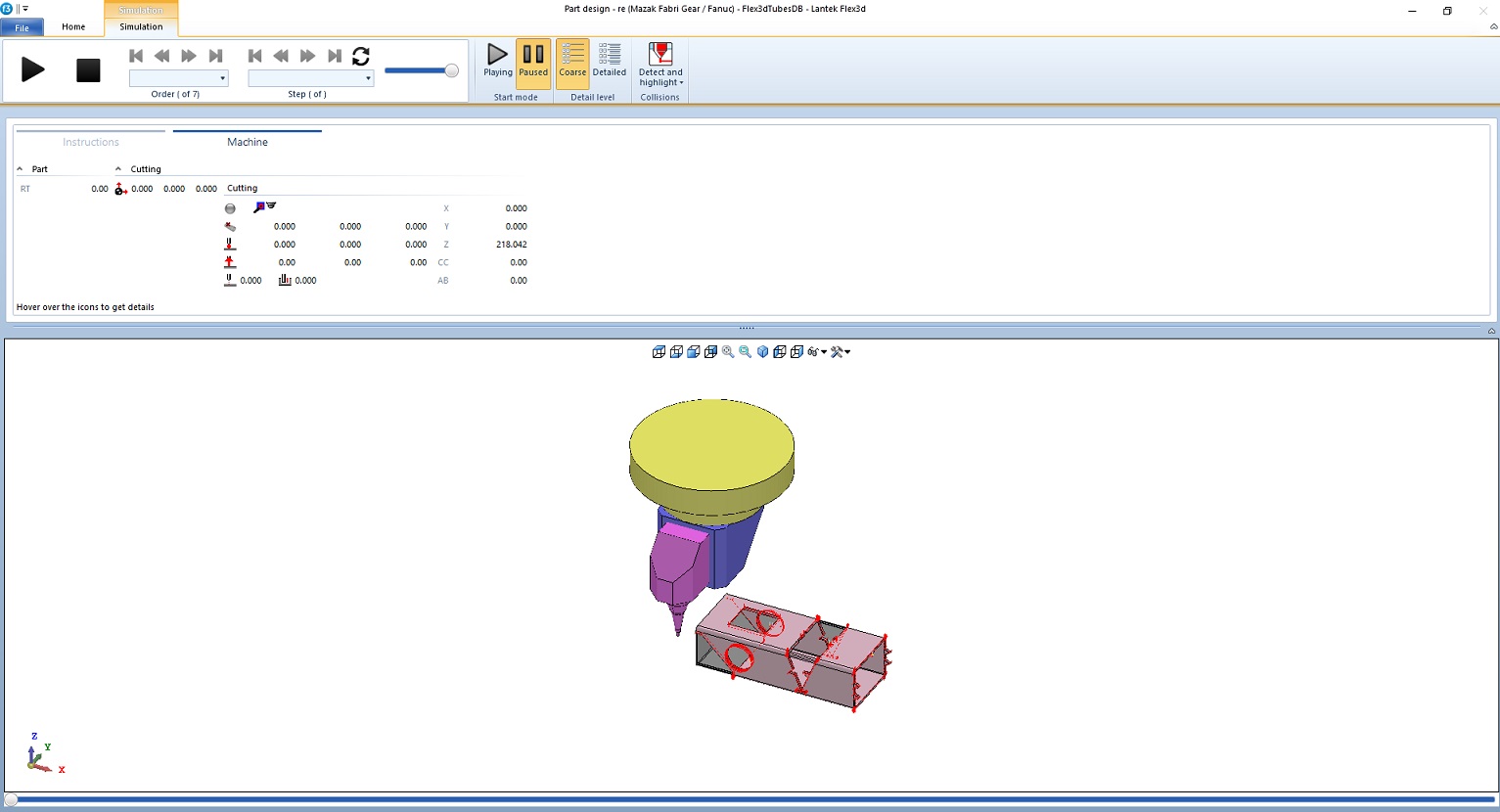

Lantek Flex3d Tubes permite simular la herramienta de corte y el recorrido de esta sobre el tubo. Si la simulación obtenida es satisfactoria, genera automáticamente el fichero de control numérico para la máquina, integrando en un mismo entorno información de diseño y postprocesado. El sistema ofrece una simulación completamente interactiva: paso a paso, avance, retroceso, pausa y reinicio.
